ボールねじ用サポートユニット

サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。

ボールねじ用サポートユニット（Index）

サポートユニットの設置方法 カスタム仕様品の製作

モーターブラケットユニット

youtube
[JP] モーターブラケットユニット-
プロモーションビデオクリップ
モーターブラケットユニット
製品概要
弊社は、一体型モーターマウンティングにより設計を簡素化し、組立誤差を最小限に抑えた
高精度組立ソリューションを提供いたします。

技術的精密性

組立累積誤差を除去し、振動を最小化

プロセス効率性

設計リードタイムおよび部品管理の効率を極大化

運用経済性

生産性向上を通じて、製造原価の競争力を確保
C-SBU
O-SBU
E-SBU
M-SBU

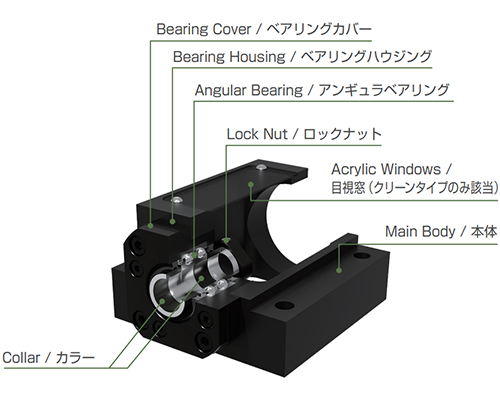

構造

固定側

  • 全製品予圧が与えられ、ブレがなく高精度
  • さまざまな形態の製品を提供
    • サポートユニット結合及び一体型
    • クリーンタイプとオープンタイプ
  • 高精度ロックナット及びカラー（スペーサー）付属

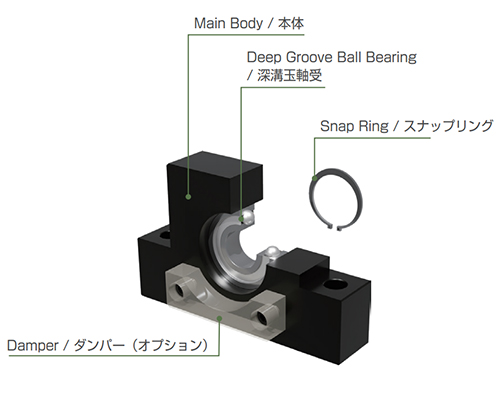

支持側

  • 深溝玉軸受及びスナップリング付属
  • ダンパー付タイプオプション選択可能
ベアリング組合せ

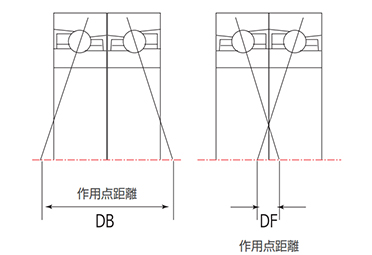

1. アンギュラベアリング組合せの種類

  1. 背面組合せ（DB） ： 作用点の距離が長く、モーメント荷重が作用する場合は剛性は高いものの内部荷重が増加し、早期フレーキング等の損傷が起こりやすくなります。ユーザーがロックナットを締付ける際に与えるトルクに応じて予圧が決まります。
  2. 正面組合せ（DF） ： 作用点距離が短く、モーメント荷重に対する耐負荷力は落ちますが、組立誤差等の吸収力が優れています。サポートユニットメーカーがベアリング カバーを組立てる際に予圧が決まり、ユーザーの利便性が高いのが特徴です。

2. 成一機工サポートユニットのベアリング組合せ

  • 正面組合せ（DF）を標準に作用します。
  • 背面組合せ（DB）をご要望の際はお客様センターにお問い合せ下さい。
