同步带轮

同步带轮是与皮带配合传递动力的部品。(株)成一机工的产品无需
在轴和带轮上追加加工就能发挥卓越的锁紧力，
同时可提供多种便于安装的轴锁紧方式。

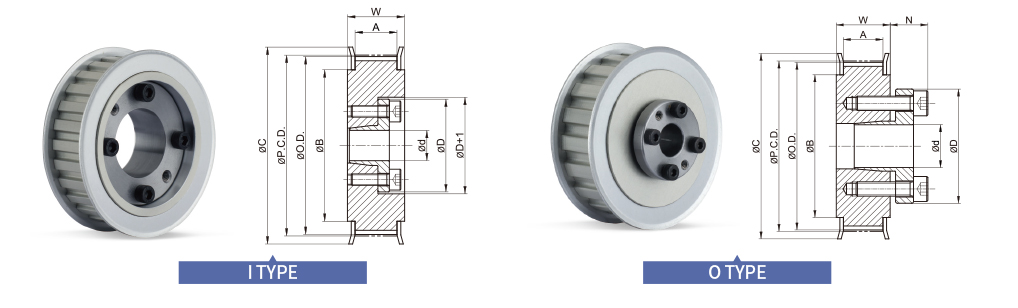

SATP-3GT Series

同步带轮 (高强度铝合金) + 免键衬套 (钢) 结合

规格及性能
同步带轮(单位:mm)

TYPE

CAD

NT

P.C.D.

O.D.

C

B

内径范围 I TYPE

内径范围 O TYPE

BW090

(A:10.3, W:14)

BW150

(A:16.3, W:20)

BW090

(A:10.3, W:14)

BW150

(A:16.3, W:20)

SATP-3GT

SPB

 cad

34

32.47

31.71

36

27

6

6

8

8
cad

36

34.38

33.62

38

29

6

6

8

8
cad

40

38.20

37.44

42

33

8

8

8 ~ 11

8 ~ 11
cad

44

42.02

41.26

46

36

8

10 ~ 12

8 ~ 14

8 ~ 14
cad

48

45.84

45.08

49

40

8

10 ~ 12

8 ~ 16

8 ~ 16
cad

50

47.75

46.99

51

42

8

10 ~ 12

8 ~ 17

8 ~ 17
cad

60

57.30

56.54

61

52

8

10 ~ 12

8 ~ 19

8 ~ 19

• 可对应的内径详情，请参考以下表格.

免键型 (单位:mm)

可对应的内径(d)

6

8

10

11

12

14

15

16

17

18

19



容许扭矩(N·m)

I 型

5.6

8.5

18

20

23













O 型



16

39

43

48

73

78

83

88

154

163

容许轴向推力(kN)

I 型

1.87

2.12

3.59

3.63

3.76













O 型



4

5.34

5.34

5.34

5.34

5.34

5.34

5.34

8.74

8.74

D

I 型

22.5

24.5

29

30

31













O 型



25.5

30

31

32

35

36

37

38

43

45

N

O type



8.5

10.5

10.5

11.5

13

13

14

14

15

15

• SPB锁紧方式无法加工键槽.
• 带轮内部有可能没有表面处理.

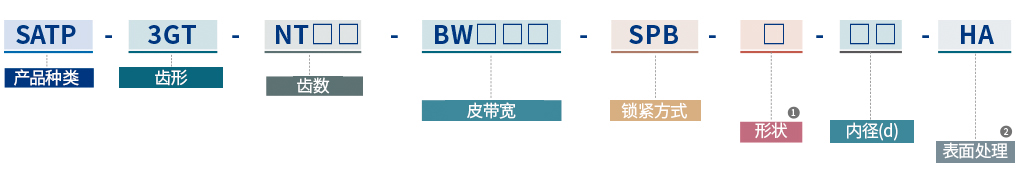

采购向导
① 形状
I
胀紧套型，免键型的法兰在同步带轮内部
O
胀紧套型，免键型法兰在同步带轮外部
② 表面处理
HA
硬质阳极氧化
WA
本色阳极氧化
