长轴型联轴器
(Line Shaft)
长轴型联轴器应用于轴间距较长的设备上，
是简单、精确传达动力的最佳解决方案。
产品概要
为什么使用长轴型联轴器?

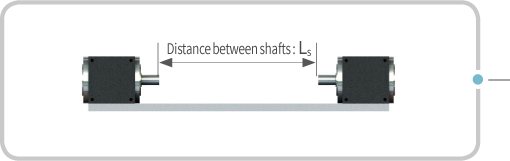

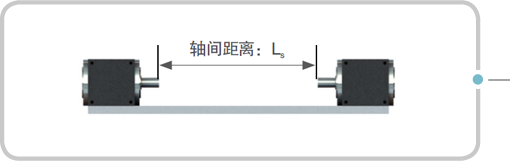

轴间距离远需要传达动力时
联轴器－研磨轴组合
- 需购买3个部品（联轴器2ea，轴1ea）
- 组装工序增加
- 安装时很难确保联轴器与轴之间的直进度
使用长轴型联轴器
- 购买1个部品
- 组装便利
- 安装及维护便利
- 中间空心轴相对刚性更高
长轴型联轴器长度(L)确认
普通夹紧型
L(长轴型联轴器全长)= Ls(轴间距离)+ 2L1
夹紧分离型
L(长轴型联轴器全长)= Ls(轴间距离)+ 2L3
※ 长轴型联轴器考虑安装及后期维护的便利性 锁紧方式主要选用夹紧分离型.
长轴型联轴器的容许偏心
- Pm =
- 长轴型联轴器容许偏心
- L =
- 长轴型联轴器全长
- Am =
- 长轴型联轴器容许偏角(= 联轴器容许偏角 x 2)
- 通过上述公式得出容许偏心是动力传递范围内的最大容许值.
即SJCLSeries中间弹性体及SHDLSeries膜片磨损现象在容许偏心范围内也可能发生. - 偏心与偏角同时存在时容许偏心值缩减½.
- 为提高产品寿命，建议在容许值⅓以下的范围内使用，轴对齐尽量精确.
- 有关轴对齐问题请与我司联系确认.
如何计算扭转刚性
- TSL = 长轴型联轴器扭转刚性
- TSC = 联轴器扭转刚性
- TSS = 空心轴扭转刚性/m
- Lpipe = 空心轴长度 [ (m)]
