同步带轮

同步带轮是与皮带配合传递动力的部品。(株)成一机工的产品无需
在轴和带轮上追加加工就能发挥卓越的锁紧力，
同时可提供多种便于安装的轴锁紧方式。

SATP-8YU Series

同步带轮 (高强度铝合金) + 免键衬套 (钢) 结合

产品概要
规格 / 性能 / CAD

SPAS SPB SC ID□C IDTS

规格及性能

同步带轮 (单位:mm)

TYPE	CAD	NT	P.C.D.	O.D.	C	B	内径范围 I TYPE			内径范围 O TYPE
TYPE	CAD	NT	P.C.D.	O.D.	C	B	BW150 (A:16.7, W:23)	BW200 (A:21.7, W:28)	BW250 (A:26.7, W:33)	BW150 (A:16.7, W:23)	BW200 (A:21.7, W:28)	BW250 (A:26.7, W:33)
SATP-8YU SPB		20	50.93	49.56	62	40	12	12	12 ~ 15	12 ~ 17	12 ~ 17	12 ~ 17
		22	56.02	54.65	64	45	12	12 ~ 17	12 ~ 17	12 ~ 17	12 ~ 17	12 ~ 17
		24	61.12	59.75	70	50	12	12 ~ 17	12 ~ 17	12 ~ 17	12 ~ 17	12 ~ 17
		25	63.66	62.29	72	52	12	12 ~ 22	12 ~ 20	12 ~ 20	12 ~ 20	12 ~ 20
		26	66.21	64.84	75	54	–	14 ~ 22	14 ~ 20	14 ~ 24	14 ~ 24	14 ~ 24
		28	71.30	69.93	80	59	–	16 ~ 28	14 ~ 25	14 ~ 25	14 ~ 25	14 ~ 25
		30	76.39	75.02	85	64	–	16 ~ 32	14 ~ 32	14 ~ 32	14 ~ 32	14 ~ 32
		32	81.49	80.12	90	69	–	20 ~ 35	14 ~ 32	14 ~ 32	14 ~ 32	14 ~ 32
		34	86.58	85.21	95	74	–	20 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35
		36	91.67	90.30	100	79	–	20 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35
		38	96.77	95.40	105	84	–	20 ~ 35	20 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35
		40	101.86	100.49	110	89	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		44	112.05	110.68	121	99	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		48	122.23	120.86	131	109	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		50	127.32	125.95	136	114	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		60	152.79	151.42	161	140	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35

• I Type BW250 内径12~30，采用O型TAPER BUSHING.

免键型 (Unit:mm)

可对应的内径(d)		12	14	15	16	17	18	19	20	22	24	25	28	30	32	35
容许扭矩 (N·m)	I 型	23	37	39	42	45	48	49	97	110	121	124	141	149	163	173
容许扭矩 (N·m)	O 型	48	73	78	83	88	154	163	171	186	206	216	353	382	412	451
容许轴向推力 (kN)	I 型	3.76	5.21	5.1	5.17	5.23	5.28	5.12	9.68	9.98	10	9.9	10	9.89	10.12	9.88
容许轴向推力 (kN)	O 型	5.34	5.34	5.34	5.34	5.34	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74
D	I 型	31	36	37	38	39	40	42	46	47	49	51	53	56	58	61
D	O 型	32	35	36	37	38	43	45	46	48	50	52	54	57	59	63
N	O 型	10.5	12	12	13	13	14	14	14	14	14	14	15.5	15.5	16.5	16.5

• SPB锁紧方式无法加工键槽.
• 带轮内部有可能没有表面处理.

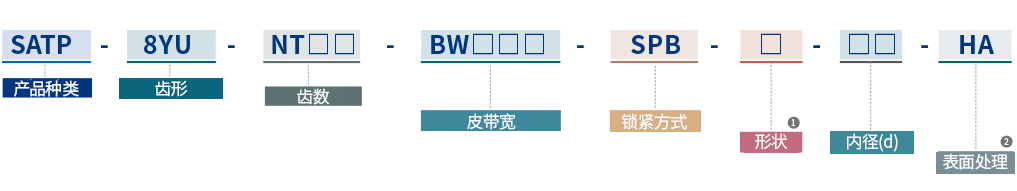

采购向导

① 形状

I: 胀紧套型，免键型的法兰在同步带轮内部

O: 胀紧套型，免键型法兰在同步带轮外部

② 表面处理

HA: 硬质阳极氧化

WA: 本色阳极氧化
