胀紧套
(A.P. LOCK)

A.P. Lock胀紧套是一种动力传动部件。
通过表面压力同时夹紧轴和轴套（带轮、齿轮等）。
(株)成一机工根据尺寸、材质、表面处理等提供多样化产品。

使用方法 (SAPL-R)

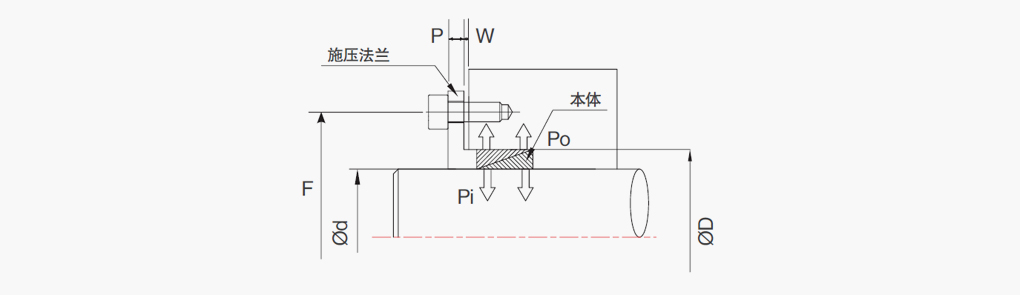

施压法兰设计

SAPL-R型通常与施压法兰一起使用，根据客户轴/轴套设计各有不同。此时请参考以下设计变数.

施压法兰锁紧螺栓的位置 (F)

施压法兰锁紧在轴套上时

F = D + 12 + db (螺栓尺寸)

施压法兰锁紧在轴上时

F = D – 12 – db (螺栓尺寸)
施压法兰的厚度 (P)

使用硬度为8.8级螺栓时

P = 1.3 x db (螺栓尺寸)

使用硬度为12.9级螺栓时

P = 1.8 x db (螺栓尺寸)
使用多个SAPL-R情况

施压法兰与轴套或轴之间的间隙“W”尺寸应不同. “W”尺寸请参考样册参数表.

传达扭矩计算公式
TC=Ptotal-Ppre-load0.54×0.12×d2000
螺栓尺寸(db) 每个螺栓所施加的力  (Pb [N])
强度 8.8 强度 10.9 强度 12.9 class
M4 3,900 5,450 6,550
M5 6,350 8,950 10,700
M6 9,000 12,600 15,100
M8 16,500 23,200 27,900
M10 26,200 36,900 44,300
M12 38,300 54,000 64,500
SAPL-R产品根据所需要扭矩条件可以使用多个，使用2套以上产品时扭矩传达力如下.
  • 使用1套 :
    Tc
  • 使用2套 :
    Tc x 1.55
  • 使用3套 :
    Tc x 1.85
  • 使用4套 :
    Tc x 2.02
