长轴型联轴器
(Line Shaft)
长轴型联轴器应用于轴间距较长的设备上，
是简单、精确传达动力的最佳解决方案。
SHDL Series
高扭矩膜片长轴型联轴器
结构及材质
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 超高强度铝合金 | 阳极氧化 |
| 膜片 | 不锈钢 | – |
| 垫圈 (Spacer) | 钢 | 黑色氧化膜 |
| 组装螺栓 | SCM435 | 黑色氧化膜 |
| 空心轴 | 高强度铝合金 | 阳极氧化 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜/td> |
特征
- 通过采用高扭矩膜片联轴器来提升耐久性
- 实现精密同心度/直进度
- 通过采用铝合金材质来实现惯性力矩最小化
- 零背隙
- 高扭矩刚性
- 安装及维护便利
根据产品长度的最大容许转数

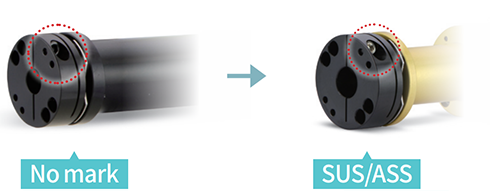

锁紧/组装部品材质变更服务
- 对黑色氧化膜处理的配件(螺栓/垫圈)有腐蚀的顾虑时，请参考以下表格，对配件材质及表面处理提出变更要求.
| 标记 | 材质 | 表面处理 |
|---|---|---|
| 无标记 | 钢 | 黑色氧化膜 |
| SUS/ASS | 不锈钢 | – |

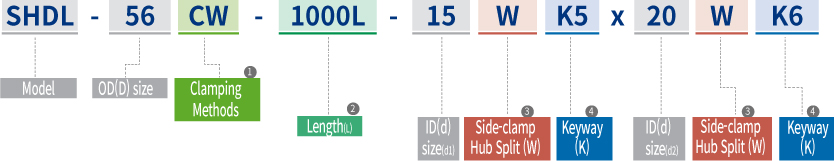

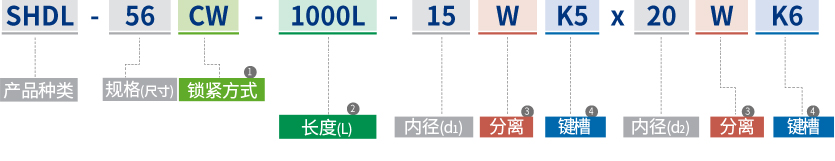

采购向导
① 锁紧方式
- C
- 普通夹紧型
- CW
- 夹紧分离型
- T
- 胀紧型
② 长度(净长)
③ 分离
- 无标记
- 对应内径夹紧不分离
- W
- 对应内径夹紧分离型
④ 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
(胀紧型无法加工键槽)
