同步带轮
同步带轮是与皮带配合传递动力的部品。(株)成一机工的产品无需
在轴和带轮上追加加工就能发挥卓越的锁紧力，
同时可提供多种便于安装的轴锁紧方式。
SATP-5GT Series
同步带轮 (高强度铝合金)
+ 夹紧型 (高强度铝合金) 锁紧方式

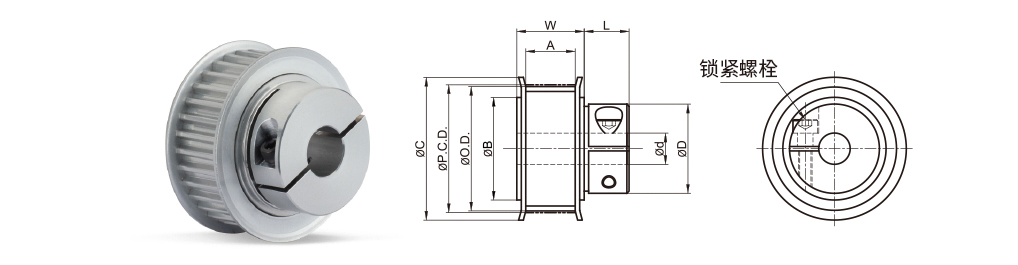

规格及性能
|
TYPE |
CAD |
NT |
P.C.D. |
O.D. |
C |
B |
D |
L |
锁紧螺栓 |
内径范围 |
||
|
尺寸 |
锁紧扭矩 (N·m) |
BW120 (A:13.3, W:17) |
BW150 (A:16.3, W:20) |
|||||||||
|
SATP-5GT SC |
 |
24 |
38.20 |
37.06 |
42 |
30 |
26 |
12.5 |
M3X10 |
1.5 |
8, 10 |
8, 10 |
|
25 |
39.79 |
38.65 |
43 |
32 |
26 |
12.5 |
M3X10 |
1.5 |
8, 10 |
8, 10 |
|
|
26 |
41.38 |
40.24 |
45 |
33 |
31 |
14 |
M4X14 |
3.5 |
8, 10 |
8, 10 |
|
|
28 |
44.56 |
43.42 |
48 |
36 |
31 |
14 |
M4X14 |
3.5 |
8, 10 |
8, 10 |
|
|
30 |
47.75 |
46.61 |
51 |
39 |
31 |
14 |
M4X14 |
3.5 |
10 |
10 |
|
|
32 |
50.93 |
49.79 |
55 |
42 |
36 |
14 |
M4X14 |
3.5 |
10 ~ 14 |
10 ~ 14 |
|
|
34 |
54.11 |
52.97 |
58 |
46 |
41 |
15.5 |
M5X16 |
6 |
10 ~ 16 |
10 ~ 16 |
|
|
36 |
57.30 |
56.16 |
61 |
49 |
41 |
15.5 |
M5X16 |
6 |
10 ~ 16 |
10 ~ 16 |
|
|
40 |
63.66 |
62.52 |
67 |
55 |
46 |
15.5 |
M5X16 |
6 |
10 ~ 19 |
10 ~ 19 |
|
|
44 |
70.03 |
68.89 |
74 |
62 |
46 |
15.5 |
M5X16 |
6 |
12 ~ 19 |
12 ~ 19 |
|
|
55 |
16.5 |
M6X20 |
12 |
20 ~ 24 |
20 ~ 24 |
|||||||
|
48 |
76.39 |
75.25 |
80 |
68 |
46 |
15.5 |
M5X16 |
6 |
12 ~ 19 |
12 ~ 19 |
|
|
55 |
16.5 |
M6X20 |
12 |
20 ~ 25 |
20 ~ 25 |
|||||||
|
50 |
79.58 |
78.44 |
83 |
71 |
46 |
15.5 |
M5X16 |
6 |
12 ~ 19 |
12 ~ 19 |
|
|
55 |
16.5 |
M6X20 |
12 |
20 ~ 25 |
20 ~ 25 |
|||||||
|
60 |
95.49 |
94.35 |
99 |
87 |
46 |
15.5 |
M5X16 |
6 |
12 ~ 19 |
12 ~ 19 |
|
|
55 |
16.5 |
M6X20 |
12 |
20 ~ 25 |
20 ~ 25 |
|||||||
• 夹紧型锁紧方式可以加工键槽.
• 带轮内部有可能没有表面处理.
内径别轴打滑扭矩
|
内径 (d) |
8 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
|
轴打滑扭矩 (N·m) |
2.6 |
2.6 |
2.6 |
2.6 |
2.6 |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
48 |
48 |
66 |
66 |
95 |
95 |

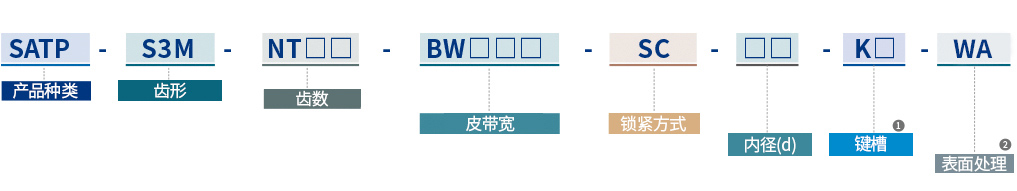

采购向导
① 键槽
- 无标记
- 对应内径不加工键槽
- K(尺寸)
- 对应内径加工标注尺寸键槽
② 表面处理
- WA
- 本色阳极氧化
