胀紧套
(A.P. LOCK)

A.P. Lock胀紧套是一种动力传动部件。
通过表面压力同时夹紧轴和轴套（带轮、齿轮等）。
(株)成一机工根据尺寸、材质、表面处理等提供多样化产品。

SAPL-B Series

　

  • SAPL-B-2D (.dwg)
  • SAPL-B–3D (.step)
规格及性能
产品型号
d X D		 CAD 尺寸 (mm) 最大容许
扭矩
(Tc) (N·m)		 最大容许
轴向推力
(Pt) (kN)		 面压 (Mpa) 锁紧螺栓 质量
(g)

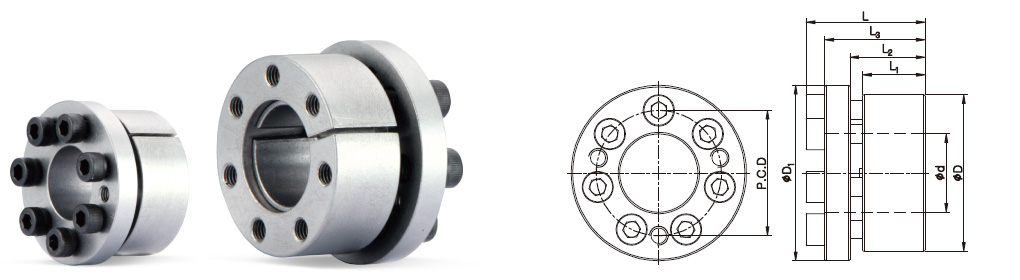

L1 L2 L3 L D1 P.C.D 轴
(Pi)		 轴套
(Po)		 尺寸 数量 锁紧扭矩
(N·m)
SAPL-B-8 x 22 10 13 17 21 25 17 18 5 274 70 M4 x 15 3 4 45
SAPL-B-9 x 23 10 13 17 21 26 18 21 5 243 67 M4 x 15 3 4 50
SAPL-B-10 x 24 10 13 17 21 27 19 29 6 294 85 M4 x 15 4 4 53
SAPL-B-11 x 25 10 13 17 21 28 20 33 6 265 82 M4 x 15 4 4 56
SAPL-B-12 x 26 10 13 17 21 29 21 46 8 304 98 M4 x 15 5 4 60
SAPL-B-13 x 27 10 13 17 21 30 22 49 7 280 95 M4 x 15 5 4 63
SAPL-B-14 x 31 12.5 16 21 26 34 25 69 10 261 85 M5 x 15 4 8 100
SAPL-B-15 x 32 12.5 16 21 26 35 25 74 10 243 82 M5 x 15 4 8 105
SAPL-B-16 x 33 12.5 16 21 26 36 26 78 10 228 79 M5 x 15 4 8 110
SAPL-B-17 x 34 12.5 16 21 26 37 27 103 12 268 97 M5 x 15 5 8 115
SAPL-B-18 x 35 12.5 16 21 26 38 28 108 12 253 94 M5 x 15 5 8 120
SAPL-B-19 x 47 20 24 32 38 53 33 284 29 284 92 M6 x 22 6 16 355
SAPL-B-20 x 47 20 24 32 38 53 33 294 29 270 92 M6 x 22 6 16 350
SAPL-B-22 x 47 20 24 32 38 53 37 324 29 245 92 M6 x 22 6 16 335
SAPL-B-24 x 50 20 24 32 38 56 40 412 34 262 101 M6 x 22 7 16 380
SAPL-B-25 x 50 20 24 32 38 56 40 431 34 252 101 M6 x 22 7 16 370
SAPL-B-28 x 55 20 24 32 38 62 45 471 34 225 92 M6 x 22 7 16 440
SAPL-B-30 x 55 20 24 32 38 62 45 510 34 210 92 M6 x 22 7 16 425
  • Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值.
    轴向推力和扭矩同时存在时请参考设计确认事项中计算公式.
  • 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净.
