联轴器
用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用
SD Series SD系列首页
单膜片联轴器_不锈钢材质部品
- 产品概要
-
规格 / 性能 / CAD

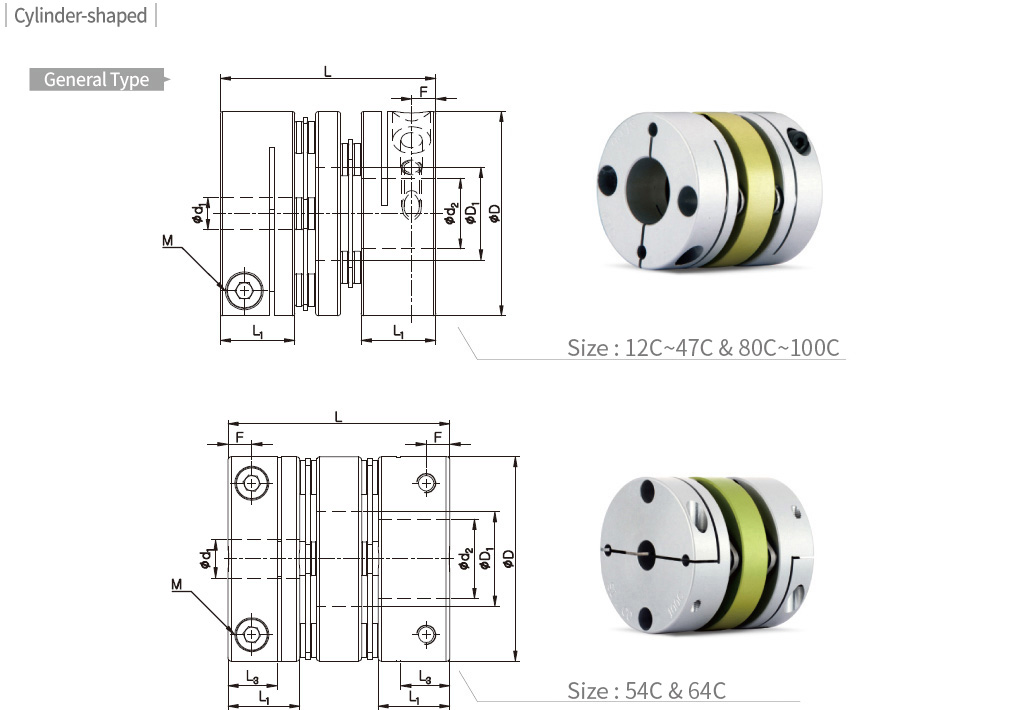

夹紧型 – 圆柱型
规格及性能 (一般型)
| 产品型号 | CAD | 尺寸 (±0.3mm) | 锁紧螺栓 | 容许 扭矩 (N·m) |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
扭转 刚性 (N·m/rad) |
质量 (g) |
容许误差 | 夹紧 分离 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | L | L1 | L3 | F | Size | 锁紧 扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向 偏差 (mm) |
||||||||
| SDWA-12C |  |
12 | 5.5 | 15.7 | 5.9 | – | 1.9 | M1.6 | 0.25 | 0.2 | 14,000 | 7.5×10-8 | 85 | 4 | 1 | 0.03 | ±0.08 | X |
| SDWA-16C | |
16 | 6.3 | 21.2 | 7.8 | – | 2.5 | M2 | 0.5 | 0.6 | 14,000 | 3.3×10-7 | 200 | 9 | 1 | 0.05 | ±0.2 | X |
| SDWB-16C | |
16 | 6.3 | 23.2 | 7.8 | – | 2.5 | M2 | 0.5 | 0.6 | 14,000 | 3.7×10-7 | 200 | 10 | 1 | 0.05 | ±0.2 | X |
| SDWA-19C | |
19 | 8.4 | 23.3 | 8.7 | – | 2.9 | M2.6 | 1 | 0.9 | 14,000 | 7.4×10-7 | 300 | 14 | 1 | 0.05 | ±0.2 | X |
| SDWB-19C | |
19 | 8.4 | 26.3 | 8.7 | – | 2.9 | M2.6 | 1 | 0.9 | 14,000 | 7.9×10-7 | 300 | 15 | 1 | 0.05 | ±0.2 | X |
| SDWA-22C | |
22.2 | 9 | 25 | 8.7 | – | 2.8 | M2.6 | 1 | 1.2 | 10,000 | 1.3×10-6 | 400 | 18 | 1.5 | 0.12 | ±0.2 | X |
| SDWB-22C | |
22.2 | 9 | 27.2 | 8.7 | – | 2.8 | M2.6 | 1 | 1.2 | 10,000 | 1.4×10-6 | 400 | 19 | 1.5 | 0.12 | ±0.2 | X |
| SDWA-26C | |
26.6 | 12.2 | 32.5 | 10.6 | – | 3.4 | M3 | 1.7 | 2.2 | 10,000 | 3.4×10-6 | 600 | 34 | 1.5 | 0.15 | ±0.3 | X |
| SDWA-31C | |
31.8 | 14.4 | 33.5 | 11.6 | – | 3.7 | M3 | 1.7 | 4 | 9,000 | 7.5×10-6 | 1,300 | 52 | 1.5 | 0.15 | ±0.4 | X |
| SDWB-31C | |
31.8 | 14.4 | 38.5 | 11.6 | – | 3.7 | M3 | 1.7 | 4 | 9,000 | 8.8×10-6 | 1,300 | 60 | 1.5 | 0.15 | ±0.4 | X |
| SDWA-35C | |
35 | 16.2 | 34.6 | 12.7 | – | 4.4 | M4 | 3.5 | 5 | 8,500 | 1.2×10-5 | 1,500 | 67 | 1.5 | 0.16 | ±0.4 | X |
| SDWC-35C | |
35 | 16.2 | 38.1 | 12.7 | – | 4.4 | M4 | 3.5 | 5 | 8,500 | 1.4×10-5 | 1,500 | 75 | 1.5 | 0.16 | ±0.4 | X |
| SDWA-39C | |
39 | 17 | 39.5 | 13.7 | – | 4.3 | M4 | 3.5 | 6 | 8,000 | 2.1×10-5 | 1,800 | 95 | 1.5 | 0.18 | ±0.4 | X |
| SDWA-39C(3) | |
39 | 17 | 40.1 | 13.7 | – | 4.3 | M4 | 3.5 | 9 | 8,000 | 2.1×10-5 | 1,800 | 95 | 1.5 | 0.18 | ±0.4 | X |
| SDWC-39C | |
39 | 17 | 45 | 13.7 | – | 4.3 | M4 | 3.5 | 6 | 8,000 | 2.4×10-5 | 1,800 | 110 | 1.5 | 0.18 | ±0.4 | X |
| SDWC-39C(3) | |
39 | 17 | 45.6 | 13.7 | – | 4.3 | M4 | 3.5 | 9 | 8,000 | 2.4×10-5 | 1,800 | 110 | 1.5 | 0.18 | ±0.4 | X |
| SDWC-42C | |
42.5 | 18 | 46.2 | 13.7 | – | 4.3 | M4 | 3.5 | 8 | 8,000 | 3.3×10-5 | 2,000 | 120 | 1.5 | 0.18 | ±0.5 | X |
| SDWC-42C(3) | |
42.5 | 18 | 46.8 | 13.7 | – | 4.3 | M4 | 3.5 | 10 | 8,000 | 3.3×10-5 | 2,000 | 120 | 1.5 | 0.18 | ±0.5 | X |
| SDWC-47C | |
47 | 20.5 | 50 | 16 | – | 5.2 | M4 | 3.5 | 14 | 7,500 | 5.5×10-5 | 4,000 | 160 | 1.5 | 0.2 | ±0.5 | X |
| SDWB-54C | |
54 | 25 | 52.6 | 19 | 13 | 6.3 | M5 | 8 | 25 | 7,500 | 1.1×10-4 | 7,000 | 250 | 1.5 | 0.2 | ±0.5 | ○ |
| SDWC-54C | |
54 | 25 | 58.6 | 19 | 13 | 6.3 | M5 | 8 | 25 | 7,500 | 1.2×10-4 | 7,000 | 280 | 1.5 | 0.2 | ±0.5 | ○ |
| SDWB-64C | |
64 | 25.8 | 74.4 | 26 | 15.2 | 7.5 | M6 | 13 | 40 | 6,500 | 3.5×10-4 | 11,000 | 455 | 1.5 | 0.3 | ±0.5 | ○ |
| SDWC-64C | |
64 | 25.8 | 84.4 | 26 | 15.2 | 7.5 | M6 | 13 | 40 | 6,500 | 4.8×10-4 | 11,000 | 530 | 1.5 | 0.3 | ±0.5 | ○ |
| SDW-80C | |
80 | 35.8 | 81.8 | 29.7 | 19 | 9.4 | M8 | 30 | 85 | 6,000 | 8.1×10-4 | 20,000 | 860 | 2 | 0.4 | ±0.6 | ○ |
| SDWC-80C | |
80 | 35.8 | 98.3 | 29.7 | 19 | 9.4 | M8 | 30 | 85 | 6,000 | 9.7×10-4 | 20,000 | 1,020 | 2 | 0.5 | ±0.6 | ○ |
| SDW-90C | |
94.5 | 41.6 | 98.9 | 30.4 | 19 | 9.3 | M8 | 30 | 180 | 6,000 | 1.8×10-3 | 35,000 | 1,360 | 2 | 0.4 | ±0.8 | ○ |
| SDW-100C | |
104.5 | 47.7 | 103.8 | 30.7 | 19 | 9.3 | M8 | 30 | 250 | 6,000 | 2.9×10-3 | 50,000 | 1,700 | 2 | 0.4 | ±0.8 | ○ |
- 惯性力矩和质量是以最大内径为基准的数据。
- 容许扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。
- 80C, 90C, 100C夹紧分离型产品是使用了两个锁紧螺栓的不同轴套。

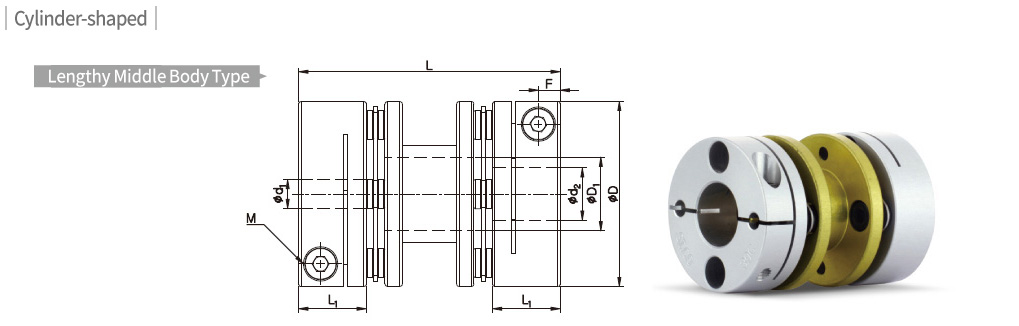

规格及性能 (远距离连接用)
| 产品型号 | CAD | 尺寸 (±0.3mm) | 锁紧螺栓 | 容许 扭矩 (N·m) |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
扭转 刚性 (N·m/rad) |
质量 (g) |
容许误差 | 夹紧 分离 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | L | L1 | F | 尺寸 | 锁紧 扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向 偏差 (mm) |
||||||||
| SDA-22C | |
22.2 | 8.3 | 33.2 | 8.7 | 2.8 | M2.6 | 1 | 1.2 | 10,000 | 1.5×10-6 | 400 | 20 | 1.5 | 0.12 | ±0.2 | X |
| SDA-26C | |
26.6 | 10.5 | 38.2 | 10.6 | 3.4 | M3 | 1.7 | 2.2 | 10,000 | 3.9×10-6 | 600 | 39 | 1.5 | 0.15 | ±0.3 | X |
| SDA-31C | |
31.8 | 12.7 | 44.9 | 11.6 | 3.7 | M3 | 1.7 | 4 | 9,000 | 8.8×10-6 | 1,300 | 60 | 1.5 | 0.15 | ±0.4 | X |
| SDA-39C | |
39 | 15.3 | 56.5 | 13.7 | 4.3 | M4 | 3.5 | 6 | 8,000 | 3.0×10-5 | 1,800 | 120 | 1.5 | 0.18 | ±0.4 | X |
| SDA-39C(3) | |
39 | 15.3 | 57.1 | 13.7 | 4.3 | M4 | 3.5 | 9 | 8,000 | 3.0×10-5 | 1,800 | 120 | 1.5 | 0.18 | ±0.4 | X |
- 惯性力矩和质量是以最大内径为基准的数据。
- 远距离型膜片联轴器也可订制非标尺寸。
- 容许扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。
标准内径 (12C ~ 47C)
| 产品型号 | 标准内径 (d1, d2) (mm) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | |
| SD□□-12C | ● | ● | ●★ | |||||||||||||||||||
| SD□□-16C | ● | ● | ● | ● | ||||||||||||||||||
| SD□□-19C | ● | ● | ● | ● | ● | |||||||||||||||||
| SD□□-22C | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | ||||||||||||
| SD□□-26C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| SD□□-31C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||||||
| SD□□-35C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||||
| SD□□-39C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||
| SD□□-42C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||
| SD□□-47C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | |||||||
标准内径 (54C ~ 100C)
| 产品型号 | 标准内径 (d1, d2) (mm) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | |
| SD□□-54C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||
| SD□□-64C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | ●★ | ●★ | ●★ | ||||||
| SD□□-80C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||
| SD□□-90C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||||||
| SD□□-100C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | |||||||||||
- 轴的公差建议使用h7公差。
- 可加工非标孔径及特殊公差(请与我司联系确认)。- ※ 例外项目: SDWA-12C
- 可加工键槽。
- ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L1位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉
- 对于外径为54以上的产品，夹具可以分开。
轴的滑动扭矩
- 下表数据为轴的滑动扭矩小于联轴器的容许扭矩时，实际测得的可传递扭矩信息。
- 轴的滑动扭矩小于联轴器容许扭矩时，请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
如果轴的滑动扭矩小于实际使用的扭矩时，请务必更换大一号联轴器或追加键槽使用方可安全。 - 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试。
| 产品型号 | 容许扭矩(N·m) | 轴径别打滑扭矩(d1, d2) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | ||
| SD□□-16C | 0.6 | 0.6 | |||||||||||||||||
| SD□□-19C | 0.9 | ||||||||||||||||||
| SD□□-22C | 1.2 | 1.1 | |||||||||||||||||
| SD□□-26C | 2.2 | 2 | 2 | ||||||||||||||||
| SD□□-31C | 4 | 3 | |||||||||||||||||
| SD□□-35C | 5 | 5 | |||||||||||||||||
| SD□□-39C | 6 | 5.5 | 6 | 6.5 | 7 | 9 | |||||||||||||
| SD□□-39C(3) | 9 | ||||||||||||||||||
| SD□□-42C | 8 | 4.5 | 6 | 8 | 10 | ||||||||||||||
| SD□□-42C(3) | 10 | ||||||||||||||||||
| SD□□-47C | 14 | 10 | 11 | 12 | |||||||||||||||
| 产品型号 | 容许扭矩(N·m) | 轴径别打滑扭矩(d1, d2) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 12.7 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | ||
| SD□□-54C | 25 | ||||||||||||||||||||
| SD□□-64C | 40 | ||||||||||||||||||||
| SD□□-80C | 85 | ||||||||||||||||||||
| SD□□-90C | 180 | 100 | 110 | 130 | 150 | ||||||||||||||||
| SD□□-100C | 250 | 136 | 140 | 144 | 152 | 180 | 185 | 192 | 216 | 230 | 240 | 250 | |||||||||

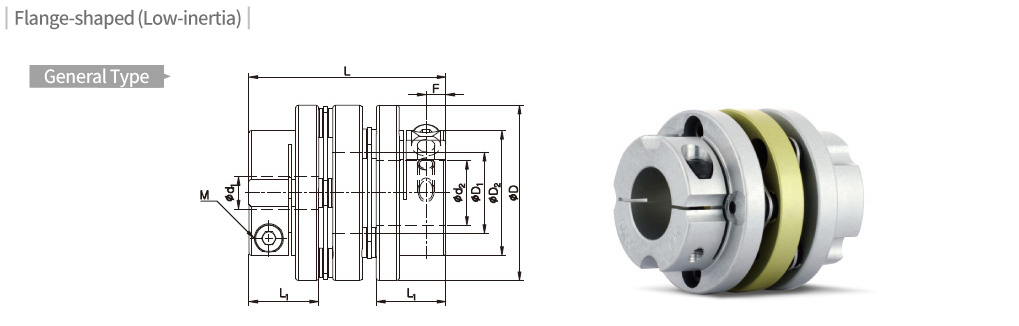

夹紧型 – 法兰型(低惯性)
规格及性能 (一般型)
| 产品型号 | CAD | 尺寸(±0.3mm) | 锁紧螺栓 | 容许 扭矩 (N·m) |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
扭转 刚性 (N·m/rad) |
质量 (g) |
容许误差 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | L | L1 | F | 尺寸 | 锁紧 扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向 偏差 (mm) |
|||||||
| SDWB-35C | |
35 | 16.2 | 21.5 | 34.6 | 12.7 | 3.9 | M3 | 1.7 | 5 | 8,500 | 6.1×10-6 | 1,500 | 44 | 1.5 | 0.16 | ±0.4 |
| SDWD-35C | |
35 | 16.2 | 21.5 | 38.1 | 12.7 | 3.9 | M3 | 1.7 | 5 | 8,500 | 8.2×10-6 | 1,500 | 55 | 1.5 | 0.16 | ±0.4 |
| SDWA-42C | |
42.5 | 18 | 29.3 | 39.7 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.1×10-5 | 2,000 | 84 | 1.5 | 0.18 | ±0.5 |
| SDWA-42C(3) | |
42.5 | 18 | 29.3 | 40.3 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.1×10-5 | 2,000 | 84 | 1.5 | 0.18 | ±0.5 |
| SDWB-42C | |
42.5 | 18 | 29.3 | 44.2 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.4×10-5 | 2,000 | 94 | 1.5 | 0.18 | ±0.5 |
| SDWB-42C(3) | |
42.5 | 18 | 29.3 | 44.8 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.4×10-5 | 2,000 | 94 | 1.5 | 0.18 | ±0.5 |
| SDWA-47C | |
47 | 20.5 | 33/*38 | 45.6 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 3.6×10-5 | 4,000 | 120 | 1.5 | 0.2 | ±0.5 |
| SDWB-47C | |
47 | 20.5 | 33/*38 | 51.4 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 3.9×10-5 | 4,000 | 132 | 1.5 | 0.2 | ±0.5 |
| SDWA-54C | |
54 | 25 | 38.5 | 60.6 | 21.4 | 6.1 | M5 | 8 | 25 | 7,500 | 7.2×10-5 | 7,000 | 192 | 1.5 | 0.2 | ±0.5 |
| SDWA-64C | |
64 | 25.8 | 48 | 74.4 | 26 | 7.5 | M6 | 13 | 40 | 6,500 | 2.2×10-4 | 11,000 | 373 | 1.5 | 0.3 | ±0.5 |
- 惯性力矩和质量是以最大内径为基准的数据。
- 容许扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。
- 47C产品内径尺寸大于18mm时，D2尺寸为*标记的值。
规格及性能 (远距离连接用)
| 产品型号 | CAD | 尺寸(±0.3mm) | 锁紧螺栓 | 容许 扭矩 (N·m) |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
扭转 刚性 (N·m/rad) |
质量 (g) |
容许误差 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | L | L1 | F | 尺寸 | 锁紧 扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向 偏差 (mm) |
|||||||
| SDAA-42C | |
42.5 | 18 | 29.3 | 50 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.7×10-5 | 2,000 | 105 | 1.5 | 0.18 | ±0.5 |
| SDAA-42C(3) | |
42.5 | 18 | 29.3 | 50.6 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.7×10-5 | 2,000 | 105 | 1.5 | 0.18 | ±0.5 |
| SDAB-42C | |
42.5 | 18 | 29.3 | 57.9 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.8×10-5 | 2,000 | 110 | 1.5 | 0.18 | ±0.5 |
| SDAB-42C(3) | |
42.5 | 18 | 29.3 | 58.5 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.8×10-5 | 2,000 | 110 | 1.5 | 0.18 | ±0.5 |
| SDAC-42C | |
42.5 | 18 | 29.3 | 67.3 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.9×10-5 | 2,000 | 115 | 1.5 | 0.18 | ±0.5 |
| SDAC-42C(3) | |
42.5 | 18 | 29.3 | 67.9 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.9×10-5 | 2,000 | 115 | 1.5 | 0.18 | ±0.5 |
| SDAA-47C | |
47 | 20 | 33/*38 | 63.8 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 4.5×10-5 | 4,000 | 152 | 1.5 | 0.2 | ±0.5 |
| SDAB-47C | |
47 | 20 | 33/*38 | 90.7 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 5.1×10-5 | 4,000 | 172 | 1.5 | 0.2 | ±0.5 |
| SDAA-54C | |
54 | 24.3 | 38.5 | 76 | 21.4 | 6.1 | M5 | 8 | 25 | 7,500 | 9.0×10-5 | 7,000 | 240 | 1.5 | 0.2 | ±0.5 |
| SDAB-54C | |
54 | 24.3 | 38.5 | 89.9 | 21.4 | 6.1 | M5 | 8 | 25 | 7,500 | 1.1×10-4 | 7,000 | 266 | 1.5 | 0.2 | ±0.5 |
| SDA-64C | |
64 | 25.8 | 48 | 89.9 | 26 | 7.5 | M6 | 13 | 40 | 6,500 | 2.7×10-4 | 11,000 | 450 | 1.5 | 0.3 | ±0.5 |
- 惯性力矩和质量是以最大内径为基准的数据。
- 远距离型膜片联轴器也可订制非标尺寸。
- 容许扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。
- 47C产品内径尺寸大于18mm时，D2尺寸为*标记的值。
标准内径
| 产品型号 | 标准内径 (d1, d2) (mm) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |
| SD□□-35C | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||||
| SD□□-42C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| SD□□-47C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| SD□□-54C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| SD□□-64C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | |||||||||
- 轴的公差建议使用h7公差。
- 可加工非标孔径及特殊公差(请与我司联系确认)。
- 可加工键槽。
- ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L1位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉
轴的滑动扭矩
- 下表数据为轴的滑动扭矩小于联轴器的容许扭矩时，实际测得的可传递扭矩信息。
- 轴的滑动扭矩小于联轴器容许扭矩时，请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
如果轴的滑动扭矩小于实际使用的扭矩时，请务必更换大一号联轴器或追加键槽使用方可安全。 - 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试。
| 产品型号 | 容许扭矩 (N·m) |
轴径别打滑扭矩 (d1, d2) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 21 | ||
| SD□□-35C | 5 | 3.2 | 3.5 | 3.8 | |||||||||||||||||
| SD□□-42C | 8 | 3 | 3 | 3.5 | 4 | 6 | 7 | 9 | 9.5 | 10 | |||||||||||
| SD□□-42C(3) | 10 | ||||||||||||||||||||
| SD□□-47C | 14 | 10 | 11 | 12 | 14 | ||||||||||||||||
| SD□□-54C | 25 | ||||||||||||||||||||
| SD□□-64C | 40 | 36 | 37 | ||||||||||||||||||
