联轴器

用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用

SHD Series

高扭矩膜片联轴器

SHRyoutube
Disk (SD, SAD & SHD) Series

单膜片 双膜片
锁紧方式 内螺栓固定型 夹紧型 胀紧型 内螺栓固定型 夹紧型 胀紧型
外径范围 型号 SHDS
(无标记)		 SHDS-C SHDS-T SHDW
(无标记)		 SHDW-C SHDW-T
50~110 图形
内径范围 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60
轴套材质 超高强度铝合金
126~144 图形 – –
内径范围 Ø19~Ø60 Ø30~Ø70 Ø19~Ø60 Ø30~Ø70
轴套材质 钢 钢
产品介绍 查看更多 > 查看更多 >

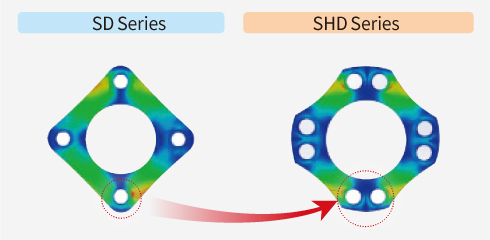

膜片形状改善

吸收应力的膜片组装孔增加至两倍，来分散了对应孔位的应力，提高了刚性及强度。



轴套(Body)材质的耐久性提升
SD Series轴套材质
20系列铝合金
SHD Series轴套材质
70系列铝合金
Ratio (= AL7075 / AL2024)
抗屈强度 1.7 ~ 1.8
抗拉强度 1.3 ~ 1.4
剪切强度 1.15 ~ 1.2
疲劳强度 1.15 ~ 1.2
