联轴器

用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用

SOH Series SOH 系列首页

十字滑块联轴器(聚缩醛材质间隔块 / 常规环境)

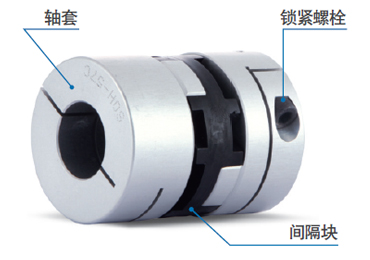

结构及材质
结构 材质 表面处理
轴套 高强度铝合金 阳极氧化
间隔块 聚缩醛 –
锁紧螺栓 SCM435 黑色氧化膜
  • SOH-6，8，10，12(内螺栓固定型)及SOHM-12C(夹紧型)产品无表面处理。
特征及用途
高扭矩传达力(耐久性) ○
扭转刚性 △
震动吸收/削减 ○
吸收偏差 ☆
绝缘 ○
低偏心反力 ☆
耐油性 △
适用电机 伺服 △
步进 ○
编码器 ○
通用 ☆
使用温度 -20℃ ~ 80℃

主要用途 : 供料机, 直角坐标机器人, 物流传送带等。

使用温度补正系数

SOH Series根据温度需要补正额定/最大扭矩。

周围温度 温度补正系数
-20 ℃ ~ 30 ℃ 1.0
30 ℃ ~ 40 ℃ 0.8
40 ℃ ~ 60 ℃ 0.7
60 ℃ ~ 80 ℃ 0.55
锁紧方式
内螺栓固定型 一般 △
键槽 △
夹紧型 一般 △
夹紧分离 △
键槽 △
胀紧型 X

※轴套能否加工夹紧分离型，请参考规格表中的标注。

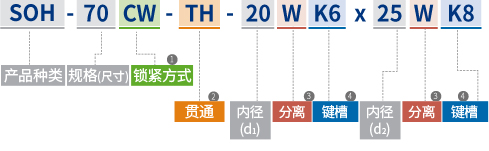

采购向导
① 锁紧方式
无标记
内螺栓固定型
C
普通夹紧型
CW
夹紧分离型
② 贯通
无标记
一般
TH
贯通
③ 分离
无标记
对应内径夹紧不分离
W
对应内径夹紧分离型
(仅对应夹紧型)
④ 键槽
无标记
对应内径无键槽
K(尺寸)
对应内径加工标记键槽

※ 如需要确认准确的产品外形，请参阅我们网站规格表上端的图或者技术资料部分的标准产品图纸文件。
