SRB Series SRB 系列首页
狭缝一体型联轴器(超高强度铝合金本体)
结构及材质

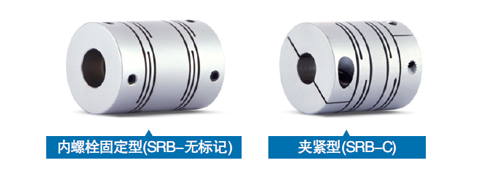

一般型
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 本体 | AL-7075-T6 | 阳极氧化 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
※产品型号SRB-8(内螺栓固定型)无表面处理。

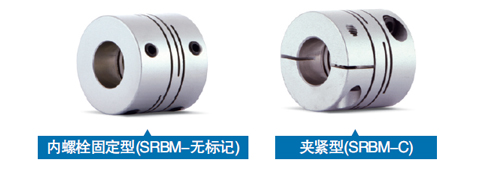

空间节约型
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 本体 | AL-7075-T6 | 氧化 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
特征及用途
- 狭缝一体型联轴器为金属一体型零背隙，通过侧面切缝来吸收偏差。
- (株)成一机工为增强刚性，选用了高强度铝合金材质来提升产品耐久性。
| SRB | SRBM | ||
|---|---|---|---|
| 零背隙(精度) | ☆ | ☆ | |
| 高扭矩传达力(耐久性) | △ | △ | |
| 扭转刚性 | ○ | ○ | |
| 震动吸收/削减 | – | – | |
| 吸收偏差 | ○ | △ | |
| 适用电机 | 伺服 | ○ | ○ |
| 步进 | ○ | ○ | |
| 编码器 | ○ | ○ | |
| 通用 | – | – | |
主要用途 : UVW平台, XY平台, 供料机, 编码器
安全空间结构
为避免发生偏差时，内部结构干涉引起破损，在联轴器内部加工了安全空间。
※ SRB-8产品不适用。
切缝处圆弧处理
为避免切缝处集中受到应力，在切缝处圆弧处理。
锁紧方式
| 内螺栓固定型 | 一般 | ○ |
|---|---|---|
| 键槽 | ○ | |
| 夹紧型 | 一般 | △ |
| 夹紧分离 | X | |
| 键槽 | △ | |
| 胀紧型 | X | |

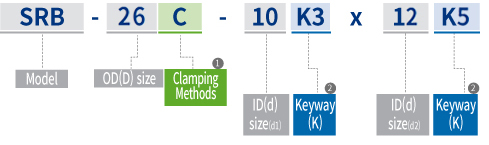

采购向导
① 锁紧方式
- 无标记
- 内螺栓固定型
- C
- 普通夹紧型
② 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
