SRB Series SRB 系列首页
狭缝一体型联轴器(不锈钢本体)
结构及材质

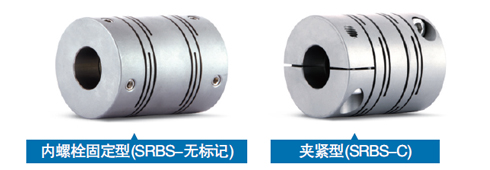

一般型
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 本体 | 不锈钢 | – |
| 锁紧螺栓 | STS304 | – |

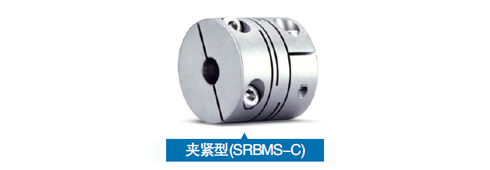

空间节约型
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 本体 | 不锈钢 | – |
| 锁紧螺栓 | STS304 | – |
特征及用途
- 狭缝一体型联轴器为金属一体型零背隙，通过侧面切缝来吸收偏差。
- SRBS系列采用不锈钢材质，提高了耐蚀性。(但根据使用和存储环境的不同，也有可能会发生锈蚀。)
| SRBS | SRBMS | ||
|---|---|---|---|
| 零背隙(精度) | ☆ | ☆ | |
| 高扭矩传达力(耐久性) | △ | △ | |
| 扭转刚性 | ○ | ○ | |
| 震动吸收/削减 | – | – | |
| 吸收偏差 | ○ | △ | |
| 耐蚀性 | ☆ | ☆ | |
| 适用电机 | 伺服 | ○ | ○ |
| 步进 | ○ | ○ | |
| 编码器 | ○ | ○ | |
| 通用 | – | – | |
主要用途 : UVW平台, XY平台, 供料机, 编码器, 要求耐蚀性环境
安全空间结构
为避免发生偏差时，内部结构干涉引起破损，在联轴器内部加工了安全空间。
切缝处圆弧处理
为避免切缝处集中受到应力，在切缝处圆弧处理。
锁紧方式
| 内螺栓固定型 | 一般 | ○ |
|---|---|---|
| 键槽 | ○ | |
| 夹紧型 | 一般 | ○ |
| 夹紧分离 | X | |
| 键槽 | ○ | |
| 胀紧型 | X | |

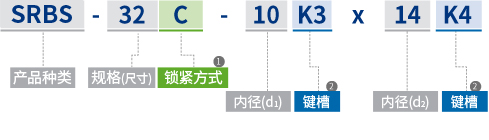

采购向导
① 锁紧方式
- 无标记
- 内螺栓固定型
- C
- 普通夹紧型
② 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
