联轴器

用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用



SRG Series SRG 系列首页

刚性联轴器

结构及材质

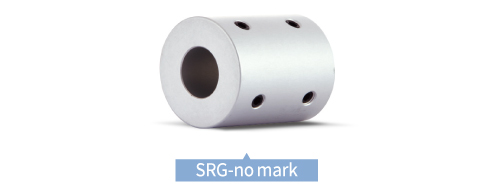

内螺栓固定型

结构 材质 表面处理
本体 高强度铝合金 阳极氧化
锁紧螺栓 SCM435 黑色氧化膜

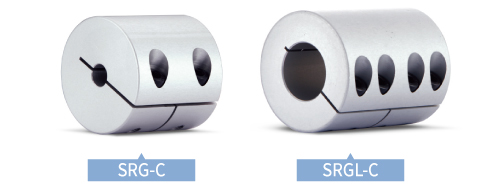

夹紧型

结构 材质 表面处理
本体 高强度铝合金 阳极氧化
锁紧螺栓 SCM435 黑色氧化膜
特征及用途
  • 刚性联轴器属于金属一体型，零背隙，无动力/运动损耗。
  • 无吸收偏差功能，请务必对两轴进行完全一致的排列。
零背隙(精度) ☆
高扭矩传达力(耐久性) ○
扭转刚性 ☆
震动吸收/削减 –
吸收偏差 –
适用电机 伺服 ○
步进 ○
编码器 –
通用 –
锁紧方式
内螺栓固定型 一般 ○
键槽 ○
夹紧型 一般 ○
夹紧分离 ○
键槽 ○
胀紧型 X

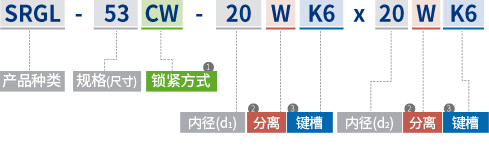

采购向导
① 锁紧方式
无标记
内螺栓固定型
C
普通夹紧型
CW
夹紧分离型
② 分离
无标记
对应内径夹紧不分离
W
对应内径夹紧分离型
③ 键槽
无标记
对应内径无键槽
K(尺寸)
对应内径加工标记键槽
