联轴器
用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用
SAD Series SAD系列首页
高性能单膜片联轴器 [SADS]

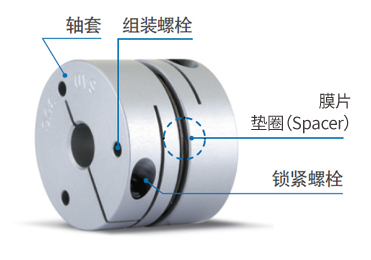

结构及材质
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 高强度铝合金 | 氧化 |
| 膜片 | 不锈钢 | – |
| 垫圈(Spacer) | 钢 | 黑色氧化膜 |
| 组装螺栓 | SCM435 | 黑色氧化膜 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
特征及用途
| 零背隙(精度) | ☆ | |
|---|---|---|
| 高扭矩传达力(耐久性) | ☆ | |
| 扭转刚性 | ☆ | |
| 震动吸收/削减 | – | |
| 吸收偏差 | △ | |
| 适用电机 | 伺服 | ☆ |
| 步进 | ☆ | |
| 编码器 | ○ | |
| 通用 | ○ | |
主要用途 : 半导体生产设备, SMT, 直角坐标机器人, UVW平台, Index平台

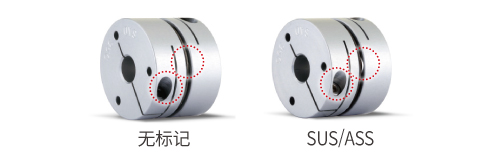

锁紧/组装部品材质变更服务
选用铝合金部品联轴器的客户，对氧化膜处理的配件(螺栓/垫圈)有腐蚀的顾虑时，请参考以下表格，对配件材质及表面处理提出变更要求。
| 标记 | 材质 | 表面处理 |
|---|---|---|
| 无标记 | 钢 | 黑色氧化膜 |
| SUS/ASS | 不锈钢 | – |
注意事项 : 锁紧螺栓材质及表面处从标准（SCM435，黑色氧化膜）变更时，会导致锁紧力（轴打滑扭矩）降低。
锁紧方式
| 内螺栓固定型 | 一般 | X |
|---|---|---|
| 键槽 | X | |
| 夹紧型 | 一般 | ○ |
| 夹紧分离 | X | |
| 键槽 | ○ | |
| 胀紧型 | X | |

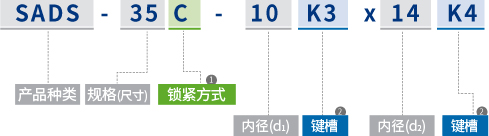

采购向导
① 锁紧方式
- C
- 普通夹紧型
② 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
※ 如需要确认准确的产品外形，请参阅我们网站规格表上端的图或者技术资料部分的标准产品图纸文件。
