联轴器

用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用

SAD Series SAD系列首页

高性能双膜片联轴器 [SADW]

  • SAD – 2D (.dwg)
  • SAD – 3D (.step)

夹紧型

规格及性能
产品

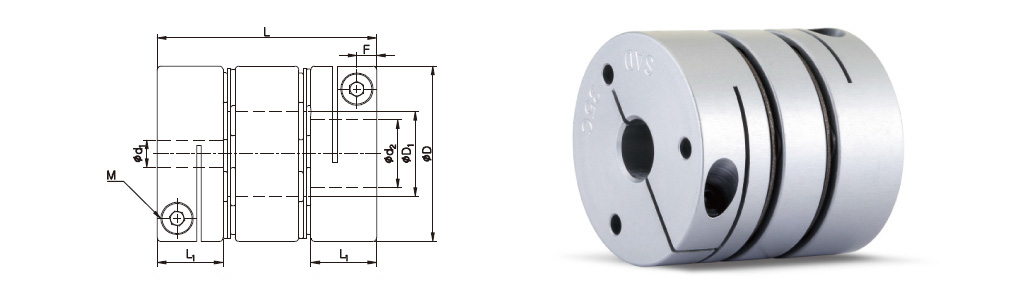

型号		 CAD 尺寸 (±0.3mm) 锁紧螺栓 容许
扭矩
(N·m)		 最大
转数
(min-1)		 惯性
力矩
(kg·m2)		 扭转
刚性
(N·m/rad)		 质量
(g)		 容许误差 夹紧
分离
D D1 L L1 F 尺寸 锁紧
扭矩
(N·m)		 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SADW-19C 19 8.5 26.6 8.5 2.6 M2 0.5 1.3 14,000 9.1X10-7 600 18 2 0.1 ±0.2 X
SADW-27C 27 14.5 34.4 11 3.3 M2.6 1 3 10,000 4.8X10-6 1,300 42 2 0.15 ±0.3 X
SADW-32C 32 15.5 40 12 3.6 M3 1.7 4.5 9,000 1.1X10-5 2,000 72.6 2 0.2 ±0.4 X
SADW-35C 35 16.5 37.4 12.5 3.8 M3 1.7 6 8,500 1.5X10-5 2,200 83 2 0.2 ±0.4 X
SADW-40C 40 20.5 46.9 15.5 4.5 M4 3.5 12 8,500 3.3X10-5 4,800 132.6 2 0.2 ±0.4 X
SADW-44C 44 22.5 46.9 15.5 4.5 M4 3.5 14 8,000 5.0X10-5 6,000 161 2 0.2 ±0.6 X
  • 惯性力矩和质量是以最大内径为基准的数据.
  • 容许扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性).
标准内径
产品型号 标准内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20 22
SADW-19C ● ● ● ● ● ● ● ●★
SADW-27C ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SADW-32C ● ● ● ● ● ● ● ● ● ● ● ● ●★
SADW-35C ● ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SADW-40C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SADW-44C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
  • 轴的公差建议使用h7公差.
  • 可加工非标孔径及特殊公差(请与我司联系确认).
  • ★标记的内径在追加工键槽时，有可能会受到结构上的限制，请务必与客服部门联系。(特别是需要采用非标准规格的键槽时，请务必事先联络.
  • ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L1位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉.
轴的滑动扭矩
  • 下表数据为轴的滑动扭矩小于联轴器的容许扭矩时，实际测得的可传递扭矩信息.
  • 轴的滑动扭矩小于联轴器容许扭矩时，请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩.
    如果轴的滑动扭矩小于实际使用的扭矩时，请务必更换大一号联轴器或追加键槽使用方可安全.
  • 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试.
产品型号 容许扭矩 (N·m) 轴径别打滑扭矩 (N·m)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7
SADW-19C 1.3 0.7 1.3
SADW-27C 3 2.1 2.5 2.6 3
SADW-32C 4.5 3.1 3.9 4.1 4.5
SADW-35C 6 3.3 4.5
SADW-40C 12 4.8 6.5 7.5 8.3 9 10.2
SADW-44C 14 8 10 12 13
