联轴器

用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用

SCD Series SCD 系列首页

高精密膜片联轴器 [SCDW]

  • SCD – 2D (.dwg)
  • SCD – 3D (.step)

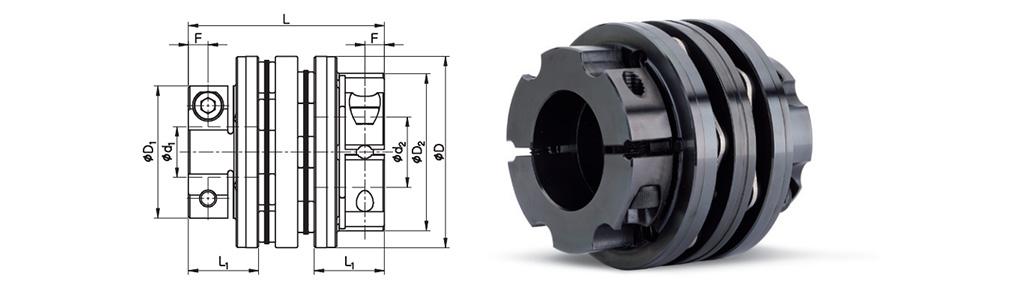

夹紧型

规格及性能
产品型号 CAD d1, d2 尺寸 (±0.3mm) 锁紧螺栓 容许
扭矩
(N·m)		 最大
转数
(min-1)		 惯性
力矩
(kg·m2)		 扭转
刚性
(N·m/rad)		 质量
(g)		 容许误差
D D1, D2 L L1 F 尺寸 锁紧
扭矩
(N·m)		 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SCDW-68C 18~25 68 47 69.8 25 7 M6 14 90/100 14,000 0.54X10-3 4.9X104 820 2 0.25 ±1.0
28~35 56
SCDW-78C 22~25 78 52 85.4 30 8.5 M8 34 200 13,000 1.5X10-3 1.0X105 1,700 2 0.3 ±1.0
28~35 70
38 74
SCDW-88C 25~32 88 66 86.6 30 8.5 M8 34 250/300 12,000 2.1X10-3 1.2X105 1,910 2 0.3 ±1.2
35~42 74
SCDW-98C 32~48 98 84 112.4 40 12.5 M10 60 450 10,000 4.2X10-3 1.5X105 3,130 2 0.3 ±1.3
SCDW-118C 32~45 118 84 112.4 40 12.5 M10 60 520/600 9,000 8.6X10-3 2.0X105 4,550 2 0.3 ±1.6
48~55 100
  • 惯性力矩和质量是以最大内径为基准的数据。
  • 根据内径尺寸确定容许扭矩, 请参考下端的内径表。
标准内径
产品型号 容许
扭矩
(N·m)		 标准内径 (d1, d2) (mm)
18 19 20 22 24 25 26 28 30 32 35 38 40 42 45 48 50 55
SCDW-68C 90 ● ●
100 ● ● ● ● ● ● ● ● ●
SCDW-78C 200 ● ● ● ● ● ● ● ● ●
SCDW-88C 250 ● ● ●
300 ● ● ● ● ● ●
SCDW-98C 450 ● ● ● ● ● ●
SCDW-118C 520 ●
600 ● ● ● ● ● ● ● ●
  • 轴的公差建议使用h7公差。
  • 可加工非标孔径及特殊公差(请与我司联系确认)。
  • SCD系列的产品容许扭矩是基于小内径的容许扭矩值。
  • SCD系列的产品都不能进行键槽追加加工。
