联轴器

用来连接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件，
同时还有缓冲、减振和提高轴系动态性能的作用

SHD Series SHD系列首页

高扭矩双膜片联轴器

  • SHD – 2D (.dwg)
  • SHD – 3D (.step)

内螺栓固定型

规格 55 66 88 110

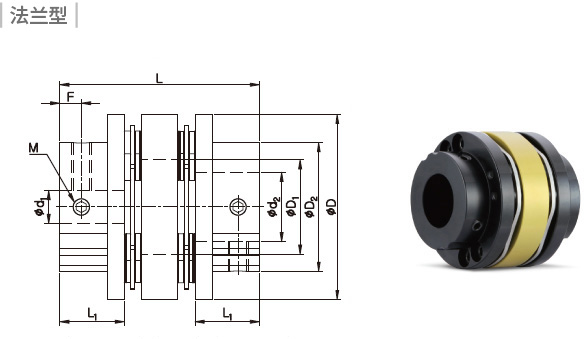

法兰型 内径＜ 22mm 内径＜ 26mm 内径＜ 32mm 内径＜ 48mm

• 126/144规格仅提供法兰型.

规格 55 66 88 110

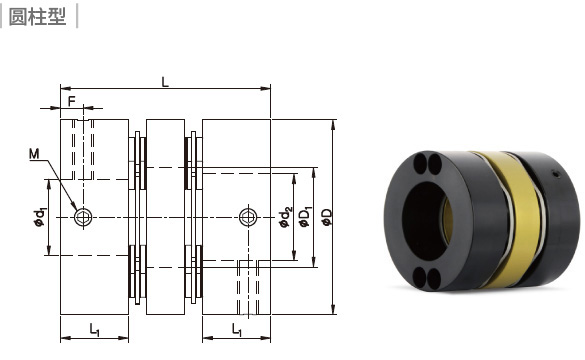

圆柱型 内径 ≥ 22mm 内径 ≥ 26mm 内径 ≥ 32mm 内径 ≥ 48mm
规格及性能
产品型号 CAD 尺寸 (±0.3mm) 锁紧螺栓 容许
扭矩
(N·m)		 最大
转数
(min-1)		 惯性
力矩
(kg·m2)		 扭转
刚性
(N·m/rad)		 质量
(g)		 容许误差
D D1 D2 L L1 F 尺寸 锁紧
扭矩
(N·m)		 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SHDW-56 56 28.6 39 60.4 19.5 6.5 M6 7 35 7,700 4.6×10-5 1.0×104 240 1 0.2 ±0.6
SHDW-66 66 35.6 46 80 24.5 7.5 M8 15 60 7,000 1.2×10-4 1.5×104 440 1 0.2 ±0.6
SHDW-88 88 46 63 99.8 30 9.5 M8 15 180 5,500 4.3×10-4 3.5×104 900 1 0.2 ±0.6
SHDW-110 108 60.5 77 111 34.5 13 M10 30 280 4,000 3.2×10-3 7.0×104 1,750 1 0.25 ±1
SHDW-126 126 65 78/*92 127.4 40 12 M10 30 450 3,500 1.0×10-2 2.2×105 5,150 1 0.6 ±3.2
SHDW-144 144 75 88/*104 143.4 45 15 M10 30 600 3,000 1.9×10-2 3.9×105 7,600 1 0.6 ±3.6
  • 惯性力矩和质量是以最大内径为基准的数据.
  • 容许扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性。锁紧力较低的内螺栓固定型联轴器，建议搭配键槽使用).
  • 126、144规格的产品内径各大于55mm、65mm时，D2 尺寸为*标记的值.
标准内径
产品型号 标准内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45 48 50 55 60 65 70
SHDW-56 ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-66 ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-88 ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-110 ● ● ● ● ● ● ● ● ● ● ●★
SHDW-126 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-144 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 轴的公差建议使用h7公差.
  • 可加工非标孔径及特殊公差(请与我司联系确认).
  • 可加工键槽.
  • ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L1位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉.
