滚珠螺杆支撑座
滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。
概要(TM螺杆用)
TM螺杆用支撑单元的特点
- 负重支撑：适合径向的静载荷支撑的结构。
- 耐久性：轴承采用双列结构，延长疲劳寿命，性能稳定。
- 精度：将轴承中心误差降至最低，确保定位精度。
TM螺杆的支撑单元分类

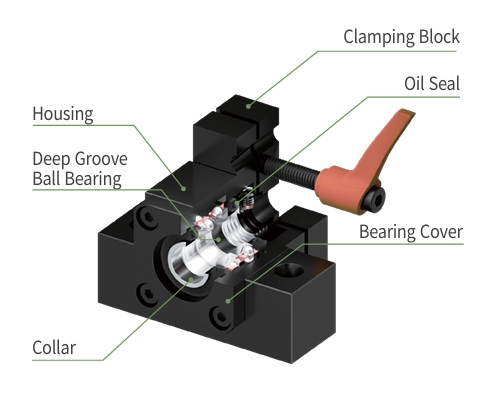

固定端
- 只需旋转夹紧块的锁紧手柄即可轻松固定螺杆。
- 全产品设置了预压，稳定可靠。
- 采用标配油封，减少润滑损失，提高防尘效果。
- 含锁紧螺母及轴环一并销售。

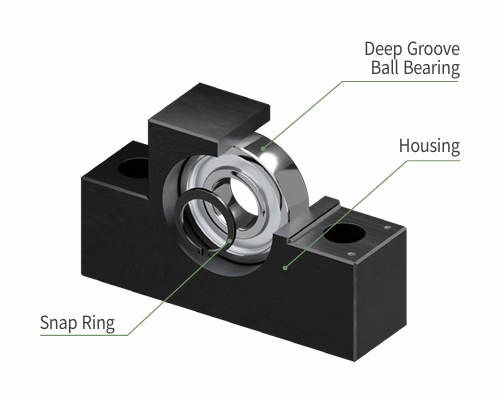

支撑端
- 含深沟球轴承及卡簧一并销售。
- 采用了滚珠丝杠支持座EF系列。

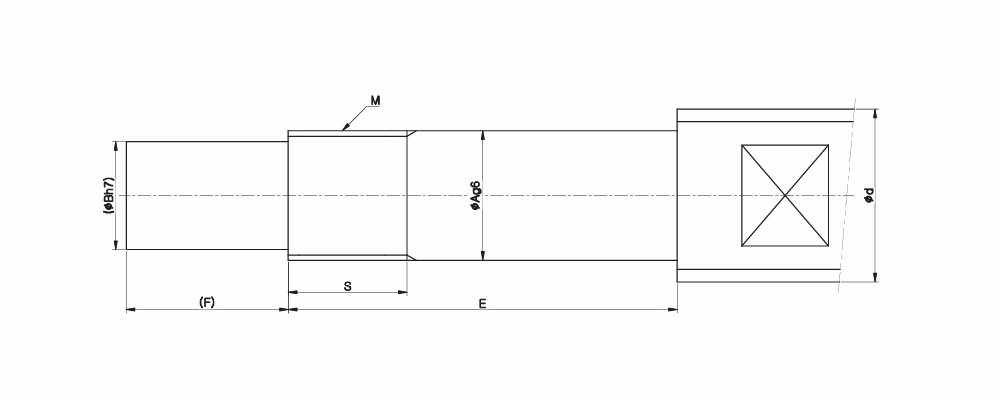

TM螺杆固定侧轴端推荐形状
| 品名 | 轴承 | d | A | B | 锁紧螺母 | E | F | S | |
|---|---|---|---|---|---|---|---|---|---|
| 产品型号 | 规格 M × pitch |
||||||||
| ET-8 | 608ZZ | 10~12 | 8 | 6 | RN-8 | M8 x 1/0.75 | 35 | 21.5 | 10 |
| ET-10 | 6000ZZ | 10~15 | 10 | 8 | RN-10 | M10 x 1/0.75 | 36 | 29.5 | 11 |
| ET-12 | 6001ZZ | 14~18 | 12 | 10 | RN-12 | M12 x 1 | 36 | 29.5 | 11 |
| ET-15 | 6002ZZ | 20 | 15 | 12 | RN-15 | M15 x 1 | 44 | 34 | 13 |
| ET-20 | 6204ZZ | 25~28 | 20 | 17 | RN-20 | M20 x 1 | 64 | 44 | 17 |

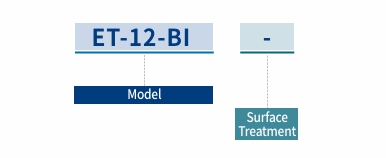

采购向导
固定端

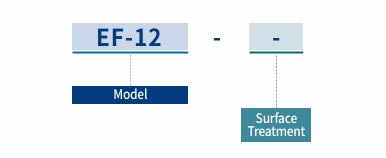

支撑端
| 表面处理 | 标记 | 表面处理 |
|---|---|---|
| 无标记 | 黑色氧化膜 | |
| RA | 低温镀黑铬 (Raydent) |
