滚珠螺杆支撑座
滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

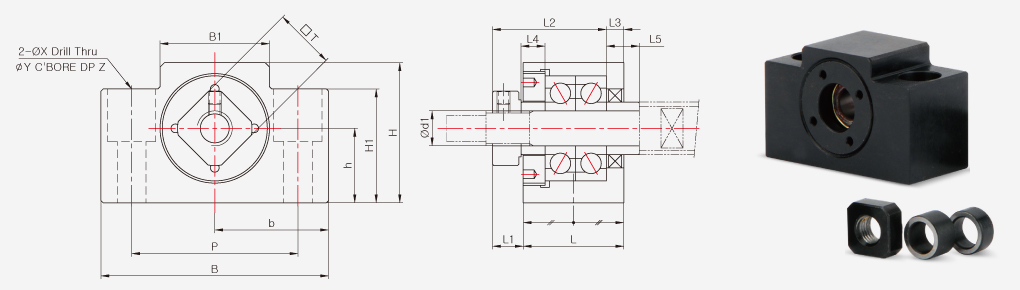

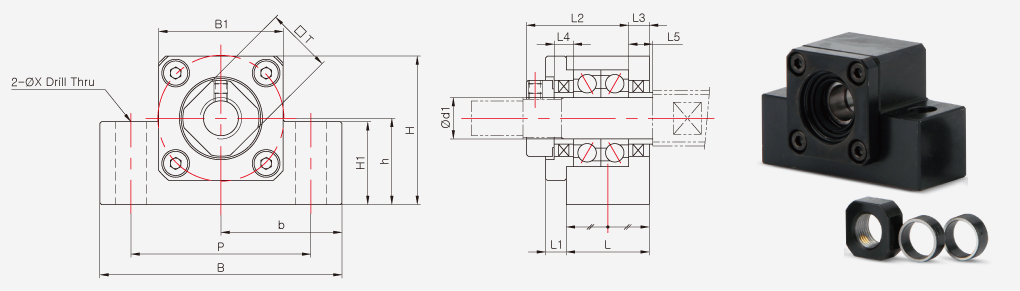

一般负载用支撑座
规格
| 产品型号 | CAD | 主要尺寸(mm) | 质量 (g) |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | 轴环 | |||||||||||||||||||
| d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z | □T | L4 | L5 | |||
| EK-4 P5/P0-C7 |  |
4 | 15 | 5.5 | 17.5/18.5 | 3/2 | 34 | 19 | 17 | 10 | 18 | 7 | 26 | 4.5 | – | – | 10 | 4.5/3.5 | 4.5/3.5 | 50 |
| EK-5 P5/P0-C7 | |
5 | 16.5 | 5.5/6.5 | 19.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | – | – | 11 | 5.5/4.5 | 5.5/4.5 | 68 |
| EK-6 | |
6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 | 12 | 5 | 7 | 120 |
| EK-8 | |
8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 | 14 | 5.5 | 7.5 | 230 |
| EK-10 | |
10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | – | – | 16 | 5.5 | 5.5 | 430 |
| EK-12 | |
12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | – | – | 19 | 5.5 | 5.5 | 420 |
| EK-15 | |
15 | 25 | 6 | 36 | 5 | 80 | 50 | 40 | 30 | 41 | 25 | 60 | 11 | – | – | 22 | 10 | 10 | 530 |
| EK-20 | |
20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | – | – | 30 | 11 | 11 | 1310 |
| EK-25 | |

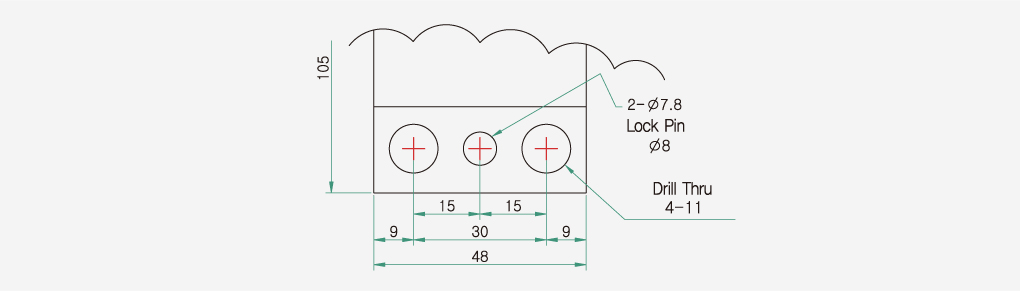

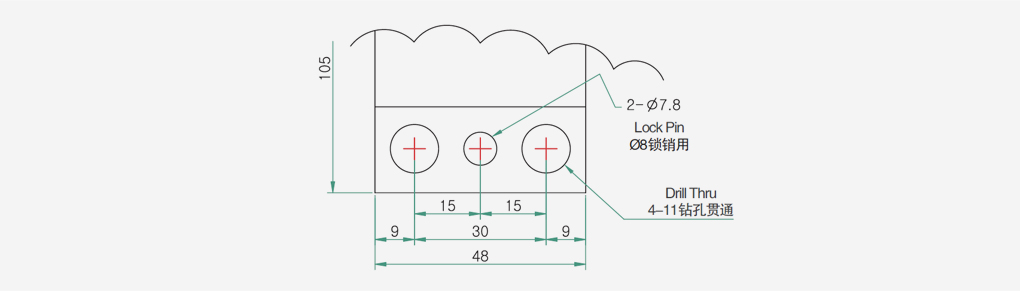

25 | 48 | 13 | 59 | 14 | 105 | 68 | 52.5 | 35 | 66 | 25 | 85 | 35 | 14 | 14 | 1950 | |||
※ EK-4,EK-5除外的其他产品，同一型号轴承和等级无关规格尺寸都相同.
★经济型C5级产品只适用于支撑座型号10~20范围内，选型时请注意区分.
