滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

电机支座单元 (Index)

产品 采购向导 客制化生产

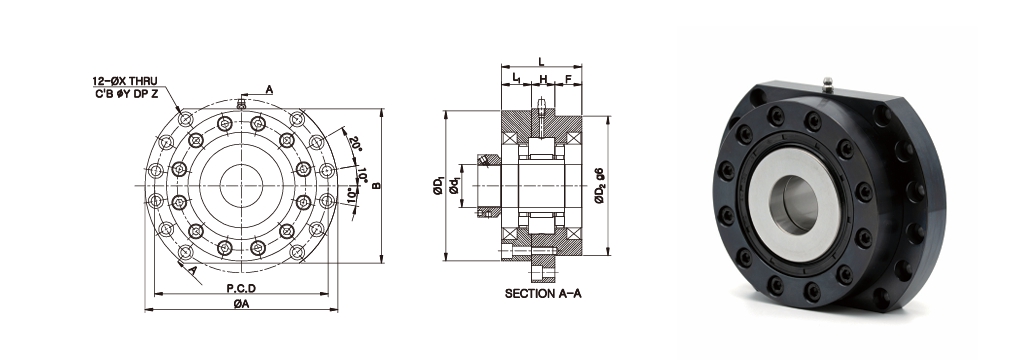

高负载用支撑座

HBK Series

  • HBK-2D (.dwg)
  • HBK-3D (.step)
规格
产品型号 CAD 主要尺寸(mm)
d1 L L1 H F D1 D2 A P.C.D B X Y Z
HBK-30 30 66 26 17 23 128 124 168 148 132 9 14 10
HBK-40 40 75 28 22 25 140 130 180 162 144 9 14 10
HBK-50 50 82 31.5 22 28.5 157 150 204 180 165 11 17.5 11
