滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

电机支座单元 (Index)

产品 采购向导 客制化生产

注油型支撑座

  • SWBK-G-2D (.dwg)
  • SWBK-G-3D (.step)
SWBK-G Series (固定端)
SWBK-17-G ~ SWBK-30-G

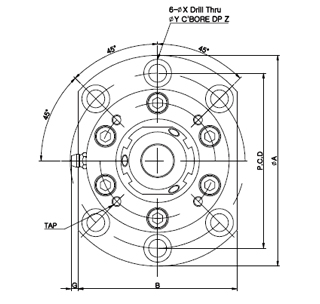

Drawing of DF combination

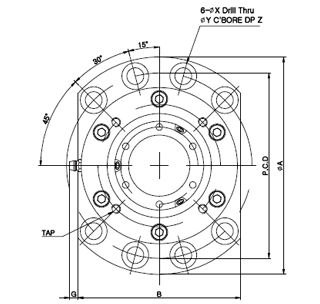

SWBK-35-G , SWBK-40-G
SWBK-50-G
SWBK-17-G, SWBK-20-G SWBK-25-G, SWBK-30-G SWBK-35-G, SWBK-40-G SWBK-50-G
TAP 4-M5 TAP DP10 4-M6 TAP DP12 4-M6 TAP DP12 –
PCD 58 70 80 –

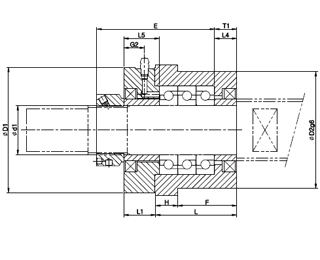

DF 组合

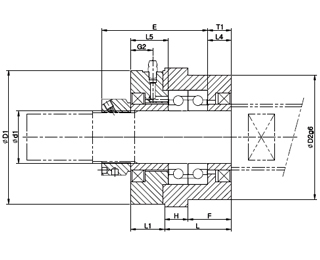

Drawing of DF combination

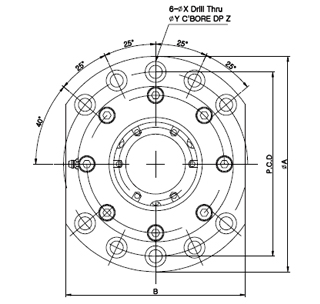

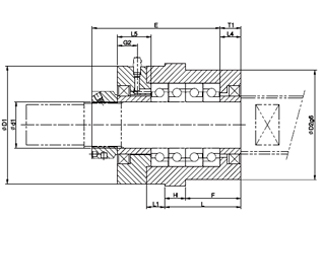

DFD 组合
DFF 组合
规格
产品型号 CAD 主要尺寸(mm) 质量
(g)
本体 轴环
d1 L H F E T1 D1 D2 A P.C.D B L1 X Y Z G G2 L4 L5
SWBK-17-G-DF 17 47 15 32 76 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2300
SWBK-17-G-DFD 17 62 15 47 91 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2700
SWBK-20-G-DF 20 47 15 32 76 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2300
SWBK-20-G-DFD 20 62 15 47 91 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2700
SWBK-25-G-DF 25 51 18 33 78 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 3700
SWBK-25-G-DFD 25 66 18 48 93 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 4300
SWBK-30-G-DF 30 51 18 33 78 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 3600
SWBK-30-G-DFD 30 66 18 48 93 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 4100
SWBK-35-G-DF 35 51 18 33 79 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 4300
SWBK-35-G-DFD 35 66 18 48 94 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 5000
SWBK-35-G-DFF 35 66 18 48 109 18 102 95 142 80 106 41 11 17.5 11 5.5 17 18 29 5800
SWBK-40-G-DF 40 51 18 33 81 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 5000
SWBK-40-G-DFD 40 66 18 48 96 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 6000
SWBK-40-G-DFF 40 66 18 48 111 18 102 95 142 80 106 41 11 17.5 11 5.5 17 18 29 7200
SWBK-50-G-DF 50 64 18 46 95 21 130 130 180 154 150 28 11 17.5 10 – 17 24 31 8250
SWBK-50-G-DFD 50 84 18 66 115 21 130 130 180 154 150 28 11 17.5 10 – 17 24 31 9610
SWBK-50-G-DFF 50 84 18 66 135 21 130 130 180 154 150 48 11 17.5 10 – 17 24 31 11200
