滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

电机支座单元 (Index)

产品 采购向导 客制化生产

一般负载用支撑座

产品概要
  • BK,BF-2D (.dwg)
  • BK,BF-3D (.step)
BF Series (支撑端)

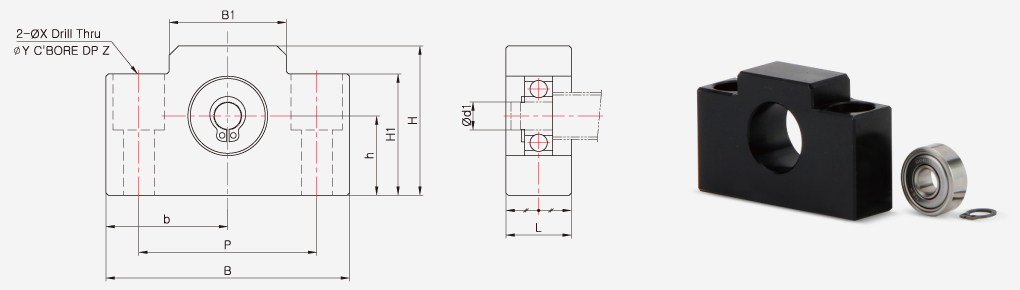

BF-6 ~ BF-8

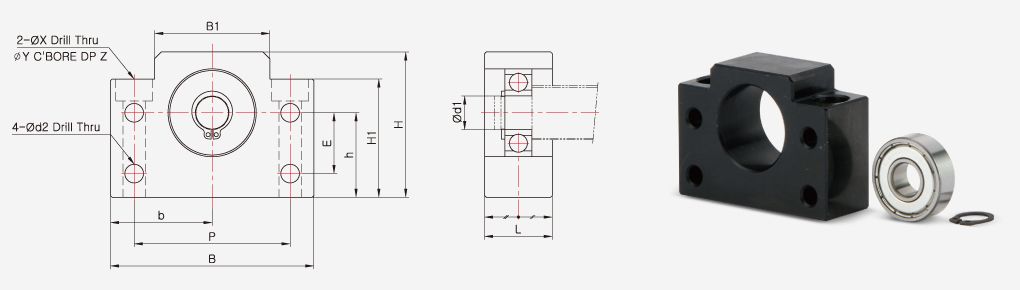

BF-10 ~ BF-40
规格
产品型号 CAD 主要尺寸(mm) 质量
(g)		 卡簧 轴承
本体
d1 L B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BF-6/BF-8 6 14 52 32 26 17 25 26 – 38 – 6.6 11 12 120 C6 606ZZ
BF-10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5 260 C8 608ZZ
BF-12 10 20 60 43 30 25 34 35 18 46 5.5 6.6 10.8 6.5 270 C10 6000ZZ
BF-15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5 310 C15 6002ZZ
BF-17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5 680 C17 6203ZZ
BF-20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5 710 C20 6004ZZ
BF-25 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11 1340 C25 6205ZZ
BF-30 30 32 128 89 64 51 76 78 33 102 11 14 20 13 1880 C30 6206ZZ
BF-35 35 32 140 96 70 52 88 79 35 114 11 14 20 13 2080 C35 6207ZZ
BF-40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5 3100 C40 6208ZZ
