滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

电机支座单元 (Index)

产品 采购向导 客制化生产

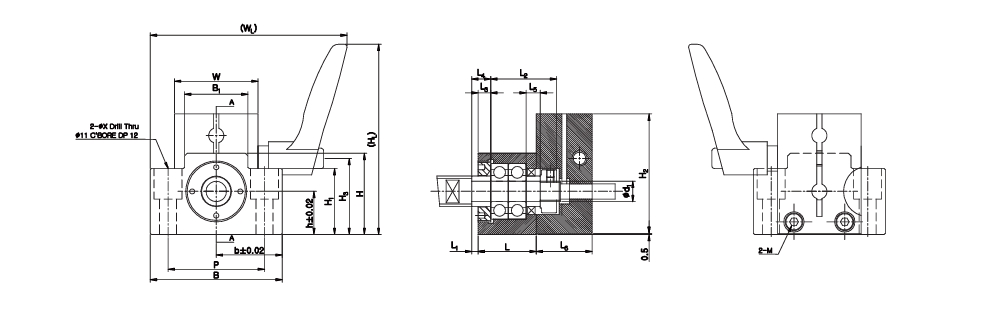

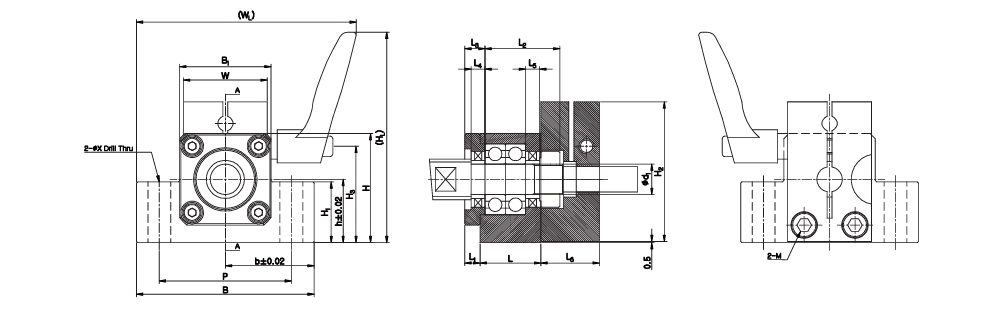

ET SERIES(TM螺杆用)

  • ET-2D (.dwg)
  • ET-3D (.step)
ET-8
ET-10 ~ ET-20
规格
产品型号 CAD 本体 夹紧块 轴环 螺母
d1 L L1 L2 L3 B H b h B1 W H1 P X L6 H2 H3 WL WH 锁紧
螺栓		 L4 L5
ET-8-BI 8 23 2.5 26 5 52 32 26 17 25 33 26 38 6.6 22 47.5 30 77.5 75 M4 7.5 5.5 RN-8
ET-10-BI 10 24 6 29.5 8 70 43 35 25 26 33 24 52 9 23 55 37.5 86.5 83 M6 5.5 5.5 RN-10
ET-12-BI 12 24 6 29.5 8 70 43 35 25 36 33 24 52 9 23 55 37.5 86.5 83 M6 5.5 5.5 RN-12
ET-15-BI 15 25 8 32 8 80 50 40 30 41 33 25 60 11 25 60 44.5 91.5 90 M6 10 6 RN-15
ET-20-BI 20 42 10 50 14 95 58 47.5 30 56 52 25 75 11 34 78 47 127.5 125.5 M6 11 11 RN-20

※ 适用的锁紧手柄可能会根据采购/供需情况而变更。
