滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

电机支座单元 (Index)

产品 采购向导 客制化生产

一般负载用支撑座

产品概要
  • CK,CF-2D (.dwg)
  • CK,CF-3D (.step)

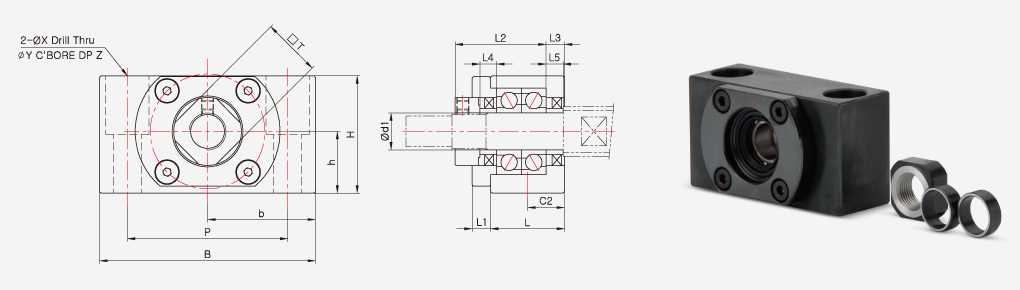

CK Series (固定端)
CK-8 ~ CK-15
规格
产品型号 CAD 主要尺寸(mm) 质量
(g)
本体 轴环
d1 L L1 L2 L3 B H b±0.02 h±0.02 P C2 X Y Z □T L4 L5
CK-8 8 21.5 4 26.5 3.5 62 31 31 15.5 46 11 9 14 18 14 6 6 260
CK-10 10 24 6 29.5 6 70 38 35 20 52 12 9 14 19 16 5.5 5.5 430
CK-12 12 24 6 29.5 6 70 38 35 20 52 12 9 14 19 19 5.5 5.5 430
CK-15 15 25 6 38 5 80 42 40 22 60 12.5 11 17 23 22 10 10 540

★ 经济型C5级产品只适用于支撑座型号10~20范围内，选型时请注意区分.
